金属滤芯保安过滤器产品特点:
A良好的过滤性能、对2-200um的过滤粒度均可发挥均一的表面过滤性能
B耐蚀性、耐热性、耐压性、耐磨性好;
C不锈钢滤芯气孔均匀、精确的过滤精度;
D不锈钢滤芯单位面积的流量大;
F不锈钢滤芯适用低温、高温环境; 清洗之后可以再使用,免更换。

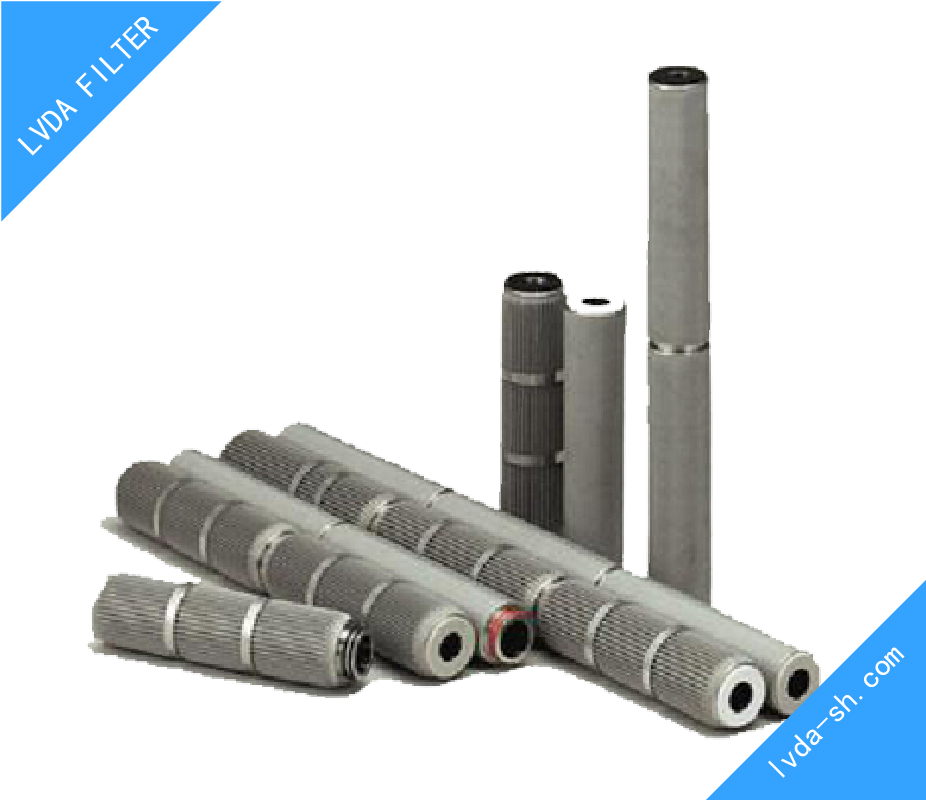

不锈钢滤芯系列:
1、多层烧结金属滤芯采用多层不锈钢目网真空烧结制成,过滤精度范围5-200UM,具有准确的过滤精度,耐压强度高,耐高温,易于清洗再利用,使用成本较低,尤其适用于高温、强溶剂,高压等场合过滤。
2、烧结金属折叠滤芯采用不锈钢纤维经烧结、折叠、焊接等工艺制成,过滤精度范围3-100UM,孔隙均匀,精度高,表面容污大,流量大,可清洗再生反复使用,尤其适用于高温、高溶剂、高压等场合过滤。
3、金属粉末烧结滤芯采用超细金属粉末钛粉末通过高温烧结而成,过滤精度范围0.22-100UM,孔隙均匀;可清洗再生反复使用,尤其适用于高温、强溶剂、高压等场合过滤。可选材质钛和316L。
金属滤芯保安过滤器工作原理是一种压力式过滤装置。在密闭筒体内,是根据不同行业需求采用不同材质滤芯作为过滤元件,垂直装在滤板上组成,原液由进料口流入筒体,经过每一支滤芯由外向内排出,微小杂质颗粒被拦截在滤芯表面。设计结构独特,整个过程操作高效、节能、密闭操作、精密澄清的固液分离设备,装卸滤芯十分方便,滤筒清洗方便简单。
金属滤芯保安过滤器主要选型参数:
理论流量 | 装配滤芯 | 进出口管 | 连接 | 外形尺寸参考(mm) | |||||||
t/h | 根数 | 长度 | 外径(mm) | 方式 | 规格(mm) | A | B | C | D | E | |
0.3-0.5 | 1 | 10" | 25 | 快装 | Φ50.5 | 600 | 400 | 80 | 100 | 220 | |
0.5-1 | 20" | 800 | 650 | ||||||||
1-1.5 | 30" | 1050 | 900 | ||||||||
1-1.5 | 3 | 10" | 32 | 快装 | Φ50.5 | 650 | 450 | 120 | 200 | 320 | |
1.5-3 | 20" | 900 | 700 | ||||||||
2.5-4.5 | 30" | 34 | 1150 | 950 | |||||||
1.5-2.5 | 5 | 10" | 32 | 快装 | Φ50.5 | 650 | 450 | 120 | 220 | 350 | |
3-5 | 20" | 900 | 700 | ||||||||
4.5-7.5 | 30" | 38 | 1150 | 950 | |||||||
5-7 | 7 | 10" | 38 | 快装 螺纹 法兰 | Φ50.5 | 950 | 700 | 150 | 250 | 400 | |
6-10 | 20" | 48 | 1200 | 950 | |||||||
8-14 | 30" | 1450 | 1200 | ||||||||
6-8 | 9 | 20" | 48 | 快装 螺纹 法兰 | Φ64 | 1000 | 700 | 150 | 300 | 450 | |
8-12 | 30" | 1250 | 950 | ||||||||
12-15 | 40" | 1500 | 1200 | ||||||||
6-12 | 12 | 20" | 48 | 快装 螺纹 法兰 | Φ64 | 1100 | 800 | 200 | 350 | 500 | |
12-18 | 30" | 57 | 1350 | 1050 | |||||||
16-24 | 40" | 1600 | 1300 | ||||||||
8-15 | 15 | 20" | 76 | 螺纹 法兰 | G2.5" | 1100 | 800 | 200 | 400 | 550 | |
18-25 | 30" | 1350 | 1050 | ||||||||
20-30 | 40" | 1600 | 1300 | ||||||||
12-21 | 21 | 20" | 89 | 螺纹 法兰 | G3" | 1150 | 800 | 200 | 450 |
600 | |
21-31 | 30" | 1400 | 1100 | ||||||||
27-42 | 40" | 1650 | 1300 | ||||||||
