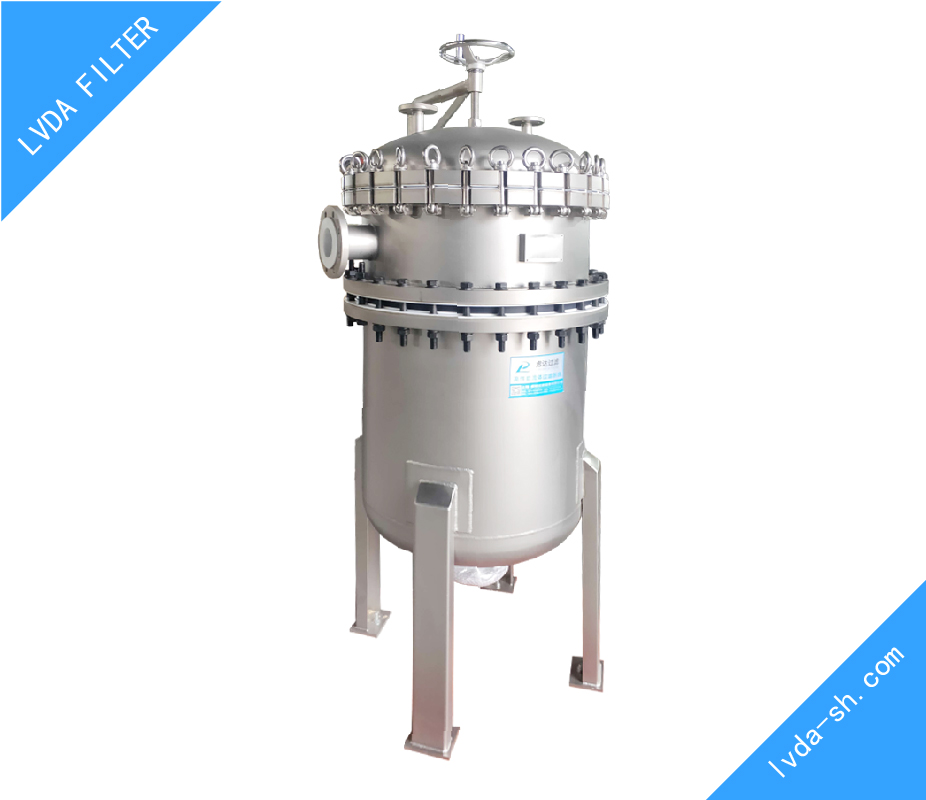

衬氟多袋式过滤器

简要描述:衬氟袋式过滤器适合处理各种酸碱液体、溶剂以及各中性液体;上海品牌“虑达过滤”提供SUS304不锈钢和SUS316L不锈钢、Q235优质碳钢、碳钢防腐涂层衬胶、衬PP/PO/PE等不同特殊材质,采用等级设计规格,保证充足的腐蚀余度与可靠性。可选用01#、02#尺寸规格的过滤袋或过滤网,滤袋更换非常便捷。

  • 产品型号:LDDL
  • 厂商性质:
  • 更新时间:2022-09-28 00:00:00
  • 访  问  量:6797

详细介绍

碳钢衬氟袋式过滤器适合处理各种酸碱液体、溶剂以及各中性液体;上海品牌“虑达过滤”提供SUS304不锈钢和SUS316L不锈钢、Q235优质碳钢、碳钢防腐涂层衬胶、衬PP/PO/PE等不同特殊材质,采用等级设计规格,保证充足的腐蚀余度与可靠性。可选用01#、02#尺寸规格的过滤袋或过滤网,滤袋更换非常便捷。可提供带加热套夹层型袋式过滤机,过滤机为双层结构,夹层可以通蒸汽或导热油,以保持或是提高流体的温度,防止流体凝固,提高粘性液体的过滤速度,或满足下一道工序对温度的要求。承压10公斤以下、内表面防腐涂层的过滤器,以满足不同客户、不同场合的使用要求。流畅的流体管道设计,压力损失小,更加节能;出色的密封设计,配合环口,克服传统滤器的侧漏顽疾。快开设计,维护便捷。


DL系列碳钢衬氟袋式过滤器滤袋型号说明:
LD -1P1S:用于标准长度滤袋,过滤面积01#(0.25m2)-ф180*440mm/Φ 7”*17”mm英寸。
LD -1P2S:用于双倍标准长度滤袋,过滤面积02#(0.5m2)-ф180*810/Φ 7”*32” mm英寸。

滤袋材质:无纺布滤袋;PP聚丙烯滤袋、PE聚酯滤袋、PTFE聚四氟乙烯滤袋、多层高精度滤袋、丙纶无纺布滤袋,丝网滤袋;尼龙网滤袋、不锈钢过滤网滤袋,特种滤袋;滤油袋、吸油袋、活性炭滤袋、不锈钢烧结网、多层高精度烧结网。

注:选型时根据过滤温度不同,选择滤袋材质。不同的过滤精度,取决于不同精度的过滤袋。 由于液体介质进入滤器后是从滤袋顶端流入,使得液体可均匀分布在整个滤袋的过滤表面,令整个层面中的流体分布基本恒定一致,紊流的负面影响小,过滤效果好。


碳钢防腐袋式过滤器主要材质、进出口大小、腐蚀性、压力值、过滤温度及结构形式选型分类如下:

单袋喷四氟过滤器

2袋保温喷四氟袋式过滤器

6袋碳钢袋式过滤器

6袋碳钢喷塑袋式过滤器

10袋碳钢袋式过滤机

8袋碳钢袋式过滤器









碳钢衬氟袋式过滤器规格参数表:

型号(材质Q235/SUS304/SUS316)

滤袋编号

滤袋数量

过滤面积(m2)

进出口径

设计压力

Mpa

流量m3/h
(粘度=1厘泊)

设计温度

LDDL-1P1S-DN80-S304

1/2

1

0.25

ф25-50

1.0/1.6

20

5-150

LDDL-1P2S-DN80-S304

1/2

1

0.5

ф25-50

1.0/1.6

40

5-150

LDDL-1P3S-DN80-S304

1/2

1

0.09

ф25-50

1.0/1.6

6

5-150

LDDL-1P4S-DN80-S304

1/2

1

0.16

ф25-50

1.0/1.6

10

5-150

LDDL-2P2S-DN80-S304

1/2

2

1.0

ф80

1.0/1.6

80

5-150

LDDL-3P2S-DN80-S304

1/2

3

1.5

ф100

1.0/1.6

120

5-150

LDDL-4P2S-DN80-S304

1/2

4

2.0

ф100

1.0/1.6

160

5-150

LDDL-5P2S-DN80-S304

1/2

5

2.5

ф150

1.0/1.6

200

5-150

LDDL-6P2S-DN80-S304

1/2

6

3.0

ф150

1.0/1.6

240

5-150

LDDL-7P2S-DN80-S304

1/2

7

3.5

ф150

1.0/1.6

280

5-150

LDDL-8P2S-DN80-S304

1/2

8

4.0

ф150

1.0/1.6

320

5-150

LDDL-9P2S-DN80-S304

1/2

9

4.5

ф200

1.0/1.6

360

5-150

LDDL-10P2S-DN80-S304

1/2

10

5.0

ф250

1.0/1.6

400

5-150

LDDL-12P2S-DN80-S304

1/2

12

6.0

ф300

1.0/1.6

480

5-150

LDDL-14P2S-DN80-S304

1/2

14

7.0

ф300

1.0/1.6

560

5-150

LDDL-16P2S-DN80-S304

1/2

16

8.0

ф350

1.0/1.6

640

5-150

LDDL-17P2S-DN80-S304

1/2

17

8.5

ф350

1.0/1.6

680

5-150

LDDL-18P2S-DN80-S304

1/2

18

9.0

ф350

1.0/1.6

720

5-150

LDDL-20P2S-DN80-S304

1/2

20

10.0

ф350

1.0/1.6

800

5-150

LDDL-22P2S-DN80-S304

1/2

22

11.0

ф350

1.0/1.6

880

5-150

LDDL-24P2S-DN80-S304

1/2

24

12.0

ф350

1.0/1.6

960

5-150

注:流量是处理水时的参考值,实际流量因流体的粘度、过滤精度、杂质含量和压差的变化等因素。
